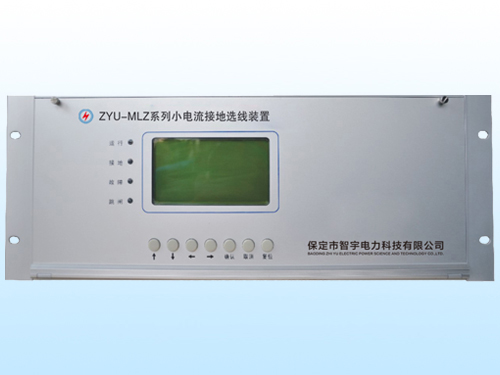

結合行波分析法解析ZYU-MLZ系列小電流接地選線裝置的工作過程

    首先先來了解一下采用諧波分析法，結合暫態過程的小波分析法與穩態過程的零序能量法，實現智能選線的方法。ZYU-MLZ系列小電流接地選線裝置的工作原理如：當小電流系統發生單相接地時，故障線路零序電流為其它非故障線路零序電流之和，原則上它是這組采樣值中較大的，但由于CT誤差、信號干擾以及線路長短差別懸殊，有可能在排序時排到第二、第三，但不會超出前三。

    初選所采用的原理是相對概念，在現行運行方式下，取前三個較大的。在前三個信號里，采用相對相位概念即用電流之間的方向或電流，與電壓之間的超前與滯后關系，進一步確定是前三個中的哪一個故障，還是母線故障，而零序電流二次側幅值可在1～1000mA之間變化。由于采用雙重判據，而且使用的都是相對原理，克服了運行方式變化、接地電阻及線路長短的影響，并且不需整定。

    所以小波分析法利用接地初始時的一段波形來分析。每條線路，由于長短不一，阻抗值不同導致暫態過程中，零序電流所含的諧波分量不同，線路越短，高頻分量越多。而且能克服消弧線圈和CT不平衡的影響，整個裝置工作過程如下：系統無單相接地故障時，裝置處于監視狀態，小電流裝置液晶屏顯示當前日期與時間，當PT開口三角輸出零序電壓大于整定值（出廠設置為30V）時，表示系統發生單相接地。

    此時CPU將采集的零序電壓數據和所有的零序電流數據，進行濾波、排序、判斷、經過多次綜合分析后，將接地故障信息，如接地起始時刻、故障線路號、故障累計時間等，送液晶屏顯示，并將判斷結果送繼電器輸出或串口輸出。ZYU-MLZ系列小電流接地選線裝置按照選線方法分：暫態信號法、信號注入法、擾動法、行波法。

    行波技術一開始應用在高壓領域進行測距，由于線路長、線路單一，測距效果良好。行波法在配網進行選線，面臨出線多、出線短、網架結構復雜問題，選線效果有待提高。擾動法需要跟消弧系統配合，通過改變中值電阻或調整線圈補償度，來改變零序信號大小來實現選線，對系統有沖擊影響，選線效果比較可靠。

    信號注入法通過PT注入固定頻率信號，通過檢測信號流經回路來實現選線，該方法選線可靠性受PT容量影響，實施上相對復雜。暫態信號法是比較成熟可靠的選線方法，利用接地瞬時的暫態信號進行選線，暫態信號具有幅值大、不受消弧補償影響的優點，選線可靠性很高。
