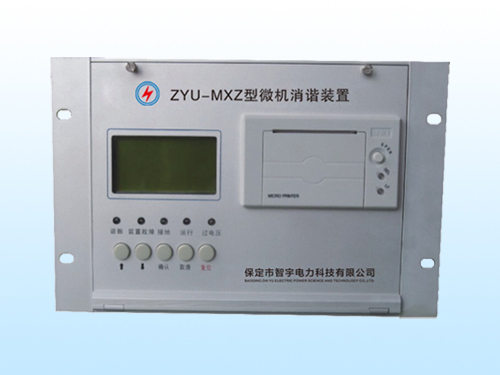

ZYU-MXZ型微機消諧裝置的工作原理進行詳細分析

    在電力系統中，鐵磁諧振現象影響電力系統的運行，諧振發生時所產生的過電壓，嚴重威脅著電廠高壓配電系統。而ZYU-MXZ型微機消諧裝置是針對消除鐵磁諧振的智能化裝置，可以自動檢測，消除多種頻率的諧振過電壓，因此微機消諧裝置已經廣泛的應用到了各大化工、礦業、電廠中。

    在電壓互感器PT開口三角處，安裝微機消諧裝置，實時檢測諧振電壓，為消除鐵磁諧振現象對電力網的影響，加裝ZYU-MXZ型微機消諧裝置，使用簡單方便、無需維護、能迅速地消除多種頻率的鐵磁諧振、準確率高、運行穩定、消除諧振及報警及時有效。

    為了解ZYU-MXZ型微機消諧裝置的工作原理，先說明PT柜是如何產生鐵磁諧振過電壓的：電力系統正常運行時，PT開口三角的零序電壓3uo為0V，波動范圍一般不超過10V，因此不會發生諧振。但是當系統受到干擾時，如切換操作、空載母線合閘、大負荷自動切換、母線單相接地故障、電弧短路保護動作等，可能導致系統母線電壓不平衡、單相或多相對地電壓瞬時升高，三相電壓對地不對稱，導致中性點偏移和零序過電壓。

    同時，PT在過電壓下會產生較大的諧波電流，導致內部鐵芯飽和，電感逐漸減小，導致二次側波形失真。當畸變足夠大時，振蕩電路會產生鐵磁諧振，危及配電網。微機消諧裝置安裝在PT開口三角處，消諧電阻器安裝于PT一次側中性點與地之間。微機消諧裝置可以區分接地、過電壓及諧振情況，消諧電阻器作用是抑制涌流和鐵磁諧振，防止PT一次側熔絲熔斷。

    電力系統實際運行經驗表明，各級電網中各種形式的鐵磁諧振過電壓頻繁發生，電壓互感器出現過熱現象，絕緣介質受熱氣化，體積膨脹，壓強過大可能發生爆炸。諧振一旦形成，諧振狀態可能自保持，從而形成惡性循環，造成弱絕緣閃絡、接地選線誤動作等后果。
