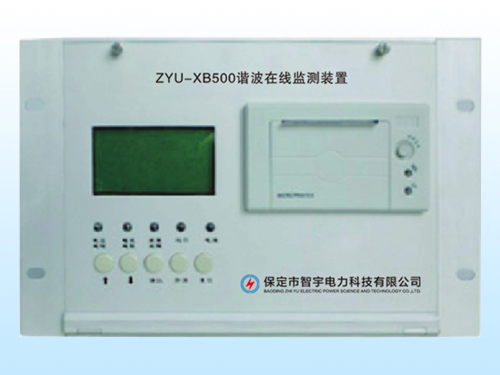

ZYU-XB500諧波在線監測裝置的使用優勢

    隨著現代化的進程，非線性、沖擊性和不對稱性負荷大量接進電網，供電質量日趨嚴重。由于對生活質量和工作效率的高要求，現在人們比以往任何時候更加關注電能質量問題。電能質量包含多個方面，而諧波是電能質量中重要的一種，諧波主要是由用戶中的非線性用電負荷 引起的，一個用戶引起的諧波不僅影響到自身，而且污染電網并影響到該電網中的其它電力用戶。因此電網部門，供電部門需要通過監測裝置加強監控。

    ZYU-XB500諧波在線監測裝置配電網的各級高電壓母線處、諧波源接進公用電網的公共連接點，既可以實現單個變電站的諧波在線監測，也可以實現區域變電站的諧波在線監測。長期在線監測、可靠、操作方便，可實現自動化。中文液晶顯示、按鍵操作，功能簡單、體積小、價格低，諧波越限報警，便于推廣和普及。

    越限時自動打印相關信息，并通過通信接口上傳數據，有效地保證了儀器，采用工業級處理器，具有強大的數據處理能力和邏輯、控制能力?；诳焖俑道锶~變換原理，運算結果快速準確，可記錄30條越限記錄，并具備打印功能。

    諧波監測數據包括：總諧波電壓含量及畸變率、3-31次諧波電壓分量及含有率；總諧波電流含量及畸變率、3-31次諧波電流分量及含有率；諧波電壓畸變合格時及合格率、畸變值及其出現的時間；諧波電流畸變合格時及合格率、畸變值及其出現的時間。

    技術參數如下：

    工作電源：AC/DC220V（如有特殊要求請?jiān)谟嗀洉r(shí)說明），功耗≤20W。

    信號的測量范圍：電壓：5~120V；PT回路功耗 0.5VA/相。電流：0.25 A ~5 A；CT回路功耗 0.5VA/相。

    報警節點容量：AC250V；DC30V。

    通信接口：RS232/485（任選其一，請?jiān)谟嗀洉r(shí)說明），波特率1200～9600bps。

    通信規約：內置三種通信規約CM90、CDT、MODBUS。
