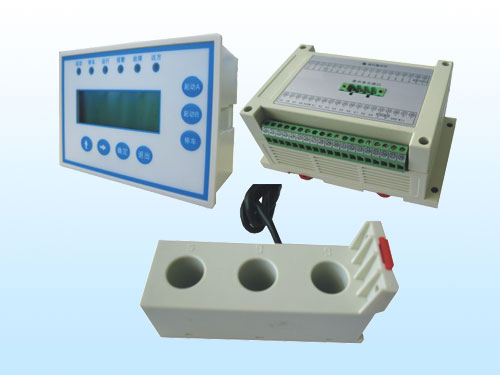

ZYU-MRZ型微機低壓電動機保護裝置在高壓柜中的作用

    ZYU-MRZ型微機低壓電動機保護裝置能對電路中的不正常情況，起到保護作用。因為ZYU-MRZ型微機低壓電動機保護裝置具有較強的數據處理，邏輯運算和信息存儲能力，具有先進內核結構.擁有常規繼電保護完整的保護功能，微機保護裝置可以通過接入的電流互感器，電壓互感器等測量元件的信號對回路的狀態進行監視，控制以及保護。比如短路保護，過載保護，單相接地保護等等。

    在不用保護裝置的時候，高壓柜用繼電器實現這些保護功能?，F(xiàn)在用微機保護，功能就更多一些，比如可以方便接受遠程控制，向上級系統進行通訊，傳遞回路的電流電壓，功率電量信號?？梢苑奖愕恼{(diào)整保護設定值等。

    ZYU-MRZ型微機低壓電動機保護裝置的信號輸入與傳統的繼電器保護相同，從電壓互感器和電流互感器引入電壓和電流信號，經變送器轉換為符合保護裝置所要求的標準信號，并由濾波器去掉低次和高次諧波及其它干擾信號，經 A/D轉換器將模擬量轉換為數字信號，CPU對輸入的數字信號進行運算并與整定值比較作出判別,然后決定是否報警或跳閘。

    為滿足裝置可靠性要求，裝置的測量與保護輸入信號在裝置內采用不關聯的處理單元進行處理和輸出，這樣裝置既可以保證測量精度又可在嚴重故障時有充分的裕度，故障信號電流是正常值的20倍時不發生A/D溢出和飽即可滿足一般工程可靠性要求。

    ZYU-MRZ型微機低壓電動機保護裝置內有大量的集成芯片，對保護裝置進行維護需要較高的技術知識。在選型時應盡量選用具有模塊化、通用化硬件的保護裝置，通過更換模塊即可排除保護裝置的硬件故障，提高工作效率。

    另外保護裝置應自帶EPROM模塊，保護裝置的整定值都可以以數字形式存于EPROM中，現場工作人員可隨時調用其整定值對設備進行調試而不需重新寫入數據。為配合整個工程自動化監控系統，保護裝置應具有通信功能，能通過數據總線方便地組成網絡，在保護裝置動作后能將其信息傳送到上一級自動化監控系統。
