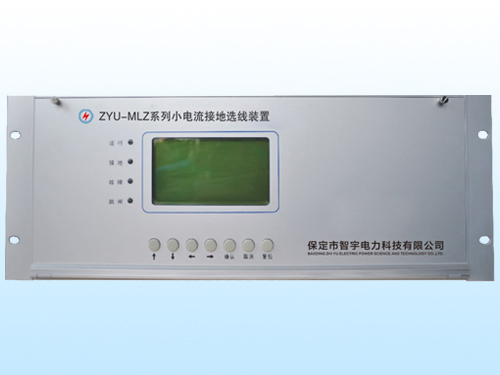

ZYU-MLZ系列小電流接地選線裝置動作的判據是什么

    中性點不接地系統發生單相接地故障時的特點，是構成小電流接地選線的基本原理。ZYU-MLZ系列小電流接地選線裝置的判據有兩種：

    啟動判據：一般用零序電壓坐裝置啟動判據。當系統發生單相接地故障時，發電廠或者變電站母線電壓互感器的開口三角繞組將產生零序電壓，當零序電壓大于整定值時（一般整定為10～20V）裝置動作，選線功能主站發出信號，該段母線上的所有出現保護裝置，召喚零序電流的大小方向，進行分析判斷。

    選線判斷：一般用零序電流的大小和方向構成選線判據。ZYU-MLZ系列小電流接地選線裝置根據采集到的各線路零序電流的大小，初步判斷出接地的故障線路，再根據各線路的零序功率方向確認故障線路。

    ZYU-MLZ系列小電流接地選線裝置單相接地故障的特點是，故障線路的零序電容電流為所有非故障線路的零序電容電流之和，如果同一條母線上的線路條數足夠多，且各條線路的參數參差不齊，則故障線路的零序電容電流將遠遠大于非故障線路的零序電容電流，利用零序電流的大小就可以判斷出故障線路。

    同時故障線路和非故障線路的零序電容電流方向不同，是構成選線的另一主要判據，非故障線路的零序功率方向由母線指向線路，而故障線路的令修改功率方向則由線路指向母線，利用零序功率方向的不同也可以判斷出故障線路，并且零序功率方向還不存在動作死區的問題。如果所有線路的零序功率方向都是正向，就判斷母線接地。
