ZYU-MXZ型微機消諧裝置與一次消諧器之間的不同?

    1、適用方式不同：一次消諧主要串聯于電壓互感器的6-35KV的中性點不接地系統，串聯于系統6-35KV非有效接地系統PT一次繞阻中性點與接地之間，適合用在PT柜和手車柜中安裝，裝在電壓互感器一次高壓側。ZYU-MXZ型微機消諧裝置是適用在配電網各種電壓等級，針對由于鐵磁消振發生的電壓互感器燒毀，消除鐵磁諧振，還可區分過電壓，單相接地故障。

    2、工作原理不同：一次消諧器是電網正常運行時，消諧器上電壓＜500V，Ro呈高電阻值，阻尼作用大，使諧振在起始階段不易發展；當電網單相接地時，消諧器上電壓較高，可滿足TV開口三角電壓不小于80V的絕緣監察要求，同時仍可阻尼諧振。電網弧光接地時，Ro仍能保持一定的阻值，可以限制互感器涌流，運行效果十分明顯。具有消除TV飽和諧振和限制涌流兩種功能。

    ?ZYU-MXZ型微機消諧裝置高性能的單片微機作為核心元件，對PT開口三角電壓進行遁環檢測。正常運行或者發生單相接地時，二次消諧不動作，一旦判斷電網發生鐵磁諧振，便使正反并聯在開口三角兩端的兩只晶閘管交替過零觸發導通，限制和阻尼鐵磁諧振。諧振消除后，晶閘管自行截止，必要時可以重復動作。裝置起動消諧期間，晶閘管全導通，呈低阻態，電阻約為幾MΩ~幾十MΩ，如此小的電阻值足以阻尼高頻、基頻及分頻三種諧振，而且對整個電網有效，即一個系統中只需選擇一臺TV安裝消諧器即可。

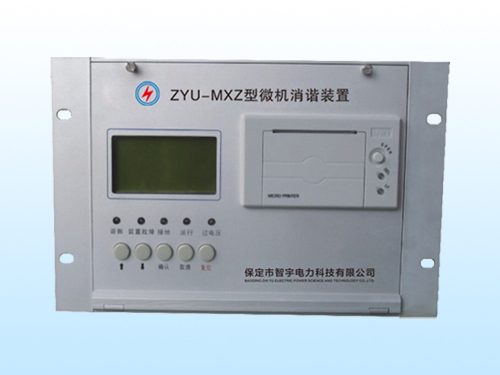

    4、外觀不同：一次消諧器外形為圓柱形，而?ZYU-MXZ型微機消諧裝置外形為長方形或正方形。

    5、用途不同：一次消諧器也叫高壓一次消諧，主要是消除電壓互感器工作的時候，產生的鐵磁諧振。?ZYU-MXZ型微機消諧裝置加強和鞏固一次消諧效果，消除電壓互感器中各種頻率的鐵磁諧振的設備，可進行故障顯示和報警，并具有存儲打印功能。
