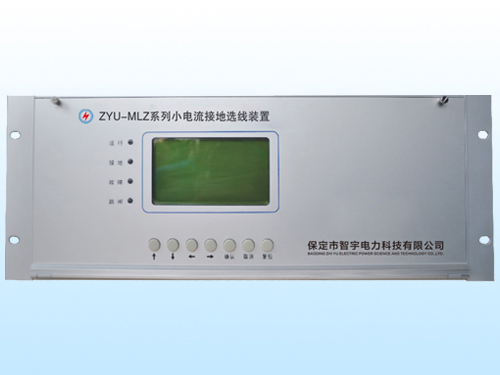

ZYU-MLZ系列小電流接地選線裝置的原理介紹

    在電力系統里，中性點的工作接地方式有：中性點直接接地、中性點經過消弧線圈接地和中性點不接地等三種形式。其中中性點不接地方式，是我國電力系統配電網使用較多的一種方式，接地故障電流往往比負荷電流小得多，故稱其為ZYU-MLZ系列小電流接地選線裝置。標準規定（X0/X1）＞4～5的系統屬于小電流接地系統。

    小電流接地系統的供電可靠性和優點。小電流接地系統供電可靠性高，單相接地故障時，因暫不構成短路回路，接地相電流不大，往往比負荷電流小得多，而且三相之間的線電壓仍然保持對稱，對負荷的供電暫沒有影響，系統仍可繼續運行1～2小時，不必立即切除接地相，斷路器不必立即跳閘，并不立即對設備造成損壞，從而保證了對用戶的不間斷連續供電，提高了供電可靠性。

    小電流接地系統也有其缺點，主要是在發生單相接地故障時，無法迅速確認問題出在那一條線路上。由于這種故障引起的相電壓升高對系統性能構成很大威脅，必須迅速查出故障線路并加以排除。在接地情況下，如何準確及時選出故障線路，對于配電網自動化的實現有著重要的意義。

    市場上的小電流選線按照選線方法分：暫態信號法、信號注入法、擾動法、行波法。行波技術較早應用在高壓領域進行測距，由于線路長、線路單一，測距效果良好。行波法在配網進行選線，面臨出線多、出線短、網架結構復雜問題，選線效果有待提高；擾動法需要跟消弧系統配合，通過改變中值電阻或調整線圈補償度，來改變零序信號大小來實現選線，對系統有沖擊影響，選線效果比較可靠。

    信號注入法通過PT注入固定頻率信號，通過檢測信號流經回路來實現選線，該方法選線可靠性受PT容量影響，實施上相對復雜。暫態信號法是比較成熟可靠的選線方法，利用接地瞬時的暫態信號進行選線，暫態信號具有幅值大、不受消弧補償影響的優點，選線可靠性很高。
