ZYU-MXZ型微機消諧裝置是如何抑制并消除諧波的？

    電網系統諧波產生的原因：主要在于電力系統中存在各種非線性元件，例如日光燈和高壓汞燈等氣體放電燈、電力機車、卷揚機、軋機、切割機等電動機設備，電焊機、變壓器和整流設備，都會產生諧波電流或電壓。由于測量監視等需要，在電網中每臺母線設備柜都必須裝設電壓互感器，但電壓互感器是含有鐵芯的電感元件，其勵磁阻抗與系統的對地電容形成非線性諧振回路，即鐵磁諧振；并產生諧波電流或電壓。特別是大型的晶壓管變流設備和大型電弧爐尤為嚴重，是造成電網諧波的主要因素。

    電網系統諧波的危害：由于電網中含有大量的諧波源以及電力電容器、變壓器、電纜、電動機等負荷，這些電氣設備牌處于經常的變動之中，易構成串聯或并聯的諧振條件。當電網參數配合不利時，在一定的頻率下，形成諧波振蕩，產生過電壓或過電流，危及電力系統的運行，引發輸本電事故 的發生。

    概括起來諧波的危害主要有：引起串聯諧振及并聯諧振，放大諧波，造成危險的過電壓或過電流；較高的高頻諧波過電壓可能引起電壓互感器的絕緣破壞和避雷器爆炸。諧波電壓加在電容器兩端，使電容器過負荷進而被燒毀。加速電氣設備及電力變壓器絕緣老化，使其容易擊穿，從而縮短它們的使用壽命，使設備運轉不正常或不能正確操作。

    干擾通信系統，降低信號的傳輸質量，破壞信號的正確傳遞，損壞通信設備。使開關過載，造成經常性跳閘，由于諧波電流在導體表面流動，引起導體發熱，降低了開關的實際容量所致。使無功補償設備部件損壞，無法進行無功補償，加大線路損耗，降低變壓器容量。對變電所的繼電保護產生干擾，易造成保護誤動作，導致區域性停電事故 。

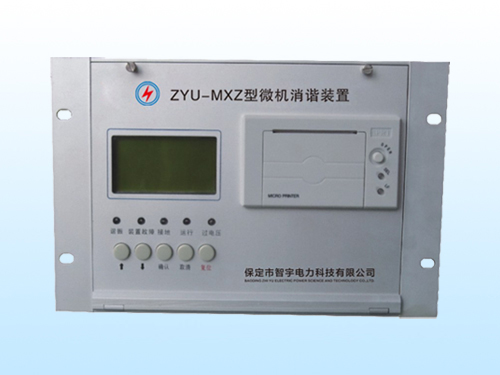

    ZYU-MXZ型微機消諧裝置對諧波的抵制作用：采用SiC為原材料，體積小，安裝方便等特點，串聯在PT一次繞組中性點與地之間，可以起到抑制電壓互感器產生諧波。集成度高，抗干擾能力強，運算速度快，功耗低的特點，安裝在PT三角口處，實時監測PT開口三角電壓，可以有效消除諧波并記憶故障信息。對抑制諧波起到了重要作用，對電力設備的運行有重大意義。
