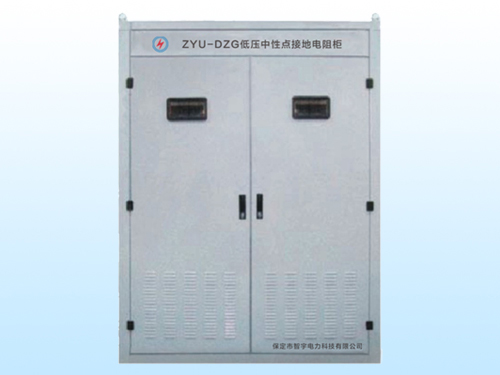

ZYU-DZG系列低壓接地電阻柜有什么特殊要求?

添加時間:2023-03-31 14:39:49   瀏覽次數:438

    在配電系統中,應設置總電阻柜、分支電阻柜和開關箱,并按“總-分-開”的順序分層次設置,形成“三級配電”模式。建筑配電系統中使用的ZYU-DZG系列低壓接地電阻柜開關箱的安裝位置應合理??偟蛪航拥仉娮韫駪M可能靠近變壓器或外部電源,以便引入電源。

    電阻柜應盡量安裝在用電設備或負荷相對集中的中心區域,以保證三相負荷的平衡。根據現場條件和工作條件,開關的安裝位置應盡可能靠近被控電氣設備。ZYU-DZG系列低壓接地電阻柜為了保證臨時配電系統的三相負荷平衡,施工現場的用電和照明應形成兩路電源,電源低壓接地電阻柜和照明低壓接地電阻柜應分開設置。

    施工現場的所有電氣設備必須有開關箱。各級電阻柜的箱體和內部設置必須符合規定,開關電器應標明用途,箱體應統一編號。停用的低壓接地電阻柜應斷電,并鎖好門。固定電阻柜應有圍欄,并有防雨和防砸措施。接地電阻柜在設計時,設計人員在考慮用戶要求的同時,也要考慮自己的生產以及組裝。

    根據整個系統的電容電流來確定是采用高阻接地還是小電阻接地:當電容電流在7-10A以內時,可以采用高電阻接地方式,發生單相接地故障只發信號,不跳閘;電容電流大于50A時,可以采用小電阻接地方式,接地后立即跳閘。

    根據變壓器接線方式確定裝不裝變壓器:變壓器星接時可以直接使用電阻接地系統;變壓器為角接時,可以安裝獨立的接地變壓器,中性點電阻與之連接使用。根據使用場所來設計時戶內型還是戶外型;戶內型的,柜體頂部可以設計成平頂?shù)?;如果是戶外型,柜子頂部必須設計成傾斜的,需要加防雨沿,防止電阻柜進雨水。
