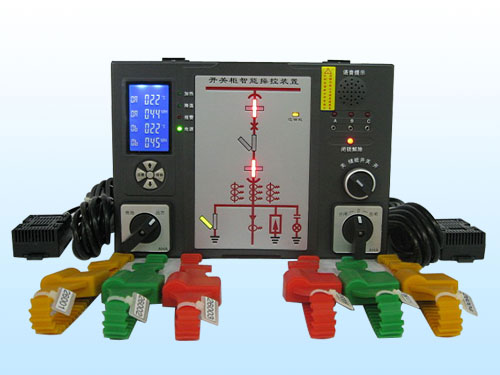

簡述ZYU-KC5000系列開關柜智能操控裝置的主要功能

    ZYU-KC5000系列開關柜智能操控裝置以一體化布局配套于開關柜，簡化了開關柜的面板設計，美化了面板布局。除具有動態模擬指示、帶電顯示及閉鎖、溫濕度顯示及其控制、驗電核相、二次回路電壓值顯示、人體感應帶電提示及柜內照明、語音防誤提示、時間日期顯示、遠方/就地操作、遠程通信等功能外，還具有電力綜合參數測量功能，測量參數為三相電壓、三相電流、功率因數、有功功率計量、無功功率計量，使開關柜進一步智能化、網絡化、數字化。

    實時動態顯示一次模擬圖:斷路器儲能狀態、開關分合狀態、小車位置判斷與指示、接地開關分合狀態等；溫濕度顯示及其控制；高壓帶電顯示及驗電核相，高壓帶電閉鎖控制；電力綜合參數測量:三相電壓、電流、功率因數、有功功率計量、無功功率計量；人體感應照明及提示、智能語音防誤提示；具有標準RS485通訊接口。

    使用方法：按端子的配線功能接好線并校對準確后通電。加熱除濕功能實驗只需對傳感器哈氣數顯濕度值上升到啟控值時對應加熱指示燈亮負載啟控。當啟控時未接加熱器斷線報警燈亮則該功能正常。當要強制啟控負載時可將手動按鍵按下加熱指示燈亮負載啟控。帶電指示器的各個輸入端分別接上對應的高壓帶電傳感器某相高壓試驗時，對應的帶電指示燈亮閉鎖有效閉鎖輸出觸點斷開高壓斷開后帶電。指示燈滅閉鎖解除燈亮閉鎖輸出觸點閉合。將各開關量輸入端與公共端短路一下觀察對應功能的指示是否正常發光或熄滅。

    運輸與貯存：運輸和拆封不應受到劇烈沖擊，應根據GB/T15464《儀器儀表包裝通用技術條件》的規定運輸和儲存。保存開關柜智能操控裝置應在原包裝內，保存的地方環境溫度為0℃～+40℃，相對濕度不超過85%，空氣中無腐蝕性氣體。ZYU-KC5000系列開關柜智能操控裝置在倉庫里保存，應放在臺架上，疊放高度不超過2箱，拆箱后，單只包裝的開關柜智能操控裝置疊放高度不超過3只。
