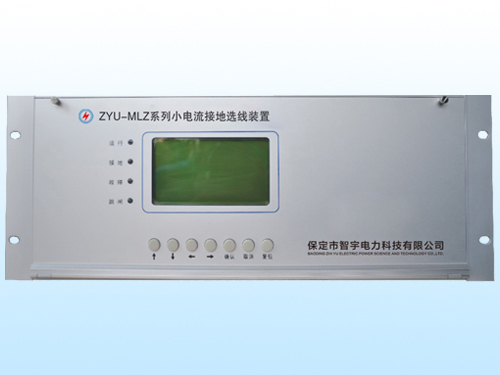

ZYU-MLZ系列小電流接地選線裝置的動作判據是什么？

    中性點不接地系統發生單相接地故障時的特點，是構成ZYU-MLZ系列小電流接地選線裝置的基本原理，接地選線裝置的判據有兩種：

    啟動判據：一般用零序電壓坐裝置啟動判據。當系統發生單相接地故障時，發電廠或者變電站母線電壓互感器的開口三角繞組將產生零序電壓，當零序電壓大于整定值時（一般整定為10～20V）裝置動作，選線功能主站發出信號該段母線上的所有出現保護裝置召喚零序電流的大小方向，進行分析判斷。

    選線判斷：一般用零序電流的大小和方向構成選線判據。小電流接地選線裝置根據采集到的各線路零序電流的大小，初步判斷出接地的故障線路，再根據各線路的零序功率方向確認故障線路。

    小電流接地系統單相接地故障的特點是，故障線路的零序電容電流為所有非故障線路的零序電容電流之和，如果同一條母線上的線路條數足夠多，且各條線路的參數參差不齊，則故障線路的零序電容電流將遠遠大于非故障線路的零序電容電流，利用零序電流的大小就可以判斷出故障線路。同時故障線路和非故障線路的零序電容電流方向不同，是構成選線的另一主要判據。

    非故障線路的零序功率方向由母線指向線路，而故障線路的令修改功率方向則由線路指向母線，利用零序功率方向的不同也可以判斷出故障線路，并且零序功率方向還不存在動作死區的問題。如果所有線路的零序功率方向都是正向，就判斷母線接地。

    ZYU-MLZ系列小電流接地選線裝置的優點是發生單相接地故障時，并不破壞系統電壓的對稱性，且故障電流值較小，不影響對用戶的連續供電，系統可運行1～2h。但長期運行，由于非故障的兩相對地電壓升高倍，可能引起絕緣的薄弱環節被擊穿，發展成為相間短路，使事故擴大，影響用戶的正常用電。

    同時，弧光接地還會引起全系統過電壓，進而損壞設備，破壞系統運行。因此當發生單相接地故障時，必須及時找到故障線路予以切除。小電流接地系統發生單相接地故障時會出現零序電流及零序電壓，通過檢測不同的量就構成了技術特點不同的小電流接地系統絕緣監察及選線裝置。
