ZYU-KZX開關狀態顯示儀與智能操控裝置的功能

    傳統高壓開關柜在操控方面普遍存在的運行工況無法實時監測，指示元件集成度，智能化程度低等問題，智能操控裝置和開關狀態顯示儀應用在高壓開關柜中，提高了高壓開關柜操控的集成度和智能化。智能操控裝置用于 3~35kV 戶內開關柜，適用于中置柜、手車柜、固定柜、環網柜等多種開關柜。具有一次回路模擬圖及開關狀態指示，高壓帶電顯示及核相，自動溫濕度控制， 加熱回路故障告警，無線測溫，人體感應自動照明，語音提示，電參數測量及 RS485 通訊接口等眾多功能，集操作、顯示于一體。

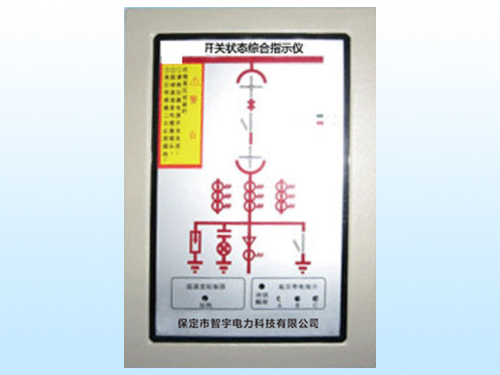

    ZYU-KZX開關狀態顯示儀也用于 3~35kV 戶內開關柜，適用于中置柜、手車柜、固定柜、環網柜等多種開關柜。集一次回路模擬圖、開關狀態、斷路器位置、接地閘刀位置、彈簧儲能狀態等于一體，這些指示功能可分可合，用戶可根據需要選擇。產品以一體化布局配套裝于開關柜，將簡化開關柜的面板結構設計，美化開關柜的面板布局，完善開關狀態的指示功能。

    它們之間的區別在于，智能操控裝置在滿足開關狀態顯示儀的基礎上，具備斷路器控制回路，斷路器的分合閘，遙控和就地，前者比后者能直接參于控制。裝置的高壓帶電顯示功能適用于 3.6-40.5kV/50Hz 系統，與相應電壓等級的傳感器配合使用顯示主回路的帶電情況。若傳感器為用戶自行配置，須保證其對地短路輸出電流大于 200μA。

    在母線各相電壓均小于額定電壓的 15%時，強制閉鎖處于“解鎖”狀態，前面板上“LOCK”指示燈不亮，“閉鎖”接點閉合；母線任意相電壓大于額定電壓的 40%時，強制閉鎖處于“閉鎖”狀態，“LOCK”指示燈亮，“閉鎖”接點斷開。采用數字式溫濕度控制，當環境相對濕度≥85%，啟動加熱，當相對濕度≤77%，停止加熱；當環境溫度≥40℃，啟動風扇鼓風，當溫度≤35℃，停止鼓風。當環境溫度≤5℃，啟動加熱，當環境溫度≥13℃，停止加熱。

    無線測溫功能裝置通過無線溫度接收器和各無線溫度傳感器直接進行溫度值的傳輸，并采用液晶顯示各無線溫度傳感器所測溫度。通過菜單可設置無線溫度傳感器組的高溫告警值，當測得溫度值超出設定值時，裝置報警繼電器輸出觸點閉合。
