結合行波分析法解析小電流選線裝置的工作過程

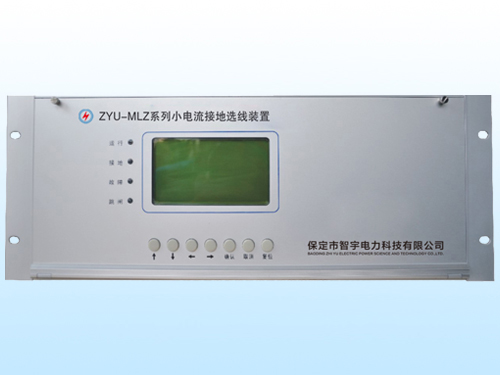

    采用諧波分析法，結合暫態過程的小波分析法與穩態過程的零序能量法，實現智能選線的方法。其工作原理如下：當ZYU-MLZ系列小電流接地選線裝置發生單相接地時，故障線路零序電流為其它非故障線路零序電流之和，原則上它是這組采樣值中比較大的，但由于CT誤差、信號干擾以及線路長短差別懸殊，有可能在排序時排到第二、第三，但不會超出前三。

    初選所采用的原理是相對概念。在前三個信號里，采用相對相位概念即用電流之間的方向或電流與電壓之間的超前與滯后關系，進一步確定是前三個中的哪一個故障，還是母線故障，而零序電流二次側幅值可在1～1000mA之間變化。由于采用雙重判據，而且使用的都是相對原理，克服了運行方式變化、接地電阻及線路長短的影響，并且不需整定。

    所以小波分析法利用接地初始時的一段波形來分析。每條線路，由于長短不一，阻抗值不同導致暫態過程中零序電流所含的諧波分量不同，線路越短，高頻分量越多。而且能克服消弧線圈和CT不平衡的影響，整個裝置工作過程如下：系統無單相接地故障時，裝置處于監視狀態，小電流裝置液晶屏顯示當前日期與時間。

    當PT開口三角輸出零序電壓大于整定值時，表示系統發生單相接地，此時CPU將采集的零序電壓數據和所有的零序電流數據進行濾波、排序、判斷、經過多次綜合分析后，將接地故障信息，送液晶屏顯示，并將判斷結果送繼電器輸出或串口輸出。市場上的小電流選線按照選線方法分：暫態信號法、信號注入法、擾動法、行波法。

    行波技術應用在高壓領域進行測距，由于線路長、線路單一，測距效果良好。行波法在配網進行選線，面臨出線多、出線短、網架結構復雜問題，選線效果有待提高；擾動法需要跟消弧系統配合，通過改變中值電阻或調整線圈補償度來改變零序信號大小來實現選線，對系統有沖擊影響，選線效果比較可靠。

    信號注入法通過PT注入固定頻率信號，通過檢測信號流經回路來實現選線，該方法選線可靠性受PT容量影響，實施上相對復雜；暫態信號法是比較成熟可靠的選線方法，利用接地瞬時的暫態信號進行選線，暫態信號具有幅值大、不受消弧補償影響的優點，選線可靠性很高。
