微機消諧功能正不正常應該使用什么來測試？

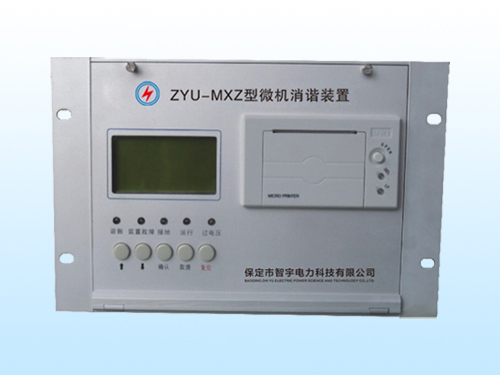

    測試微機消諧可以采用信號發生器。ZYU-MXZ型微機消諧裝置主要是以消諧為主，諧波數值母線分17HZ、25HZ、50HZ和150HZ這么幾檔。首先把信號發生器的試驗線接到微機消諧裝置后板的U1和Un上，再把微機消諧裝置的電源線和信號發生器的電源線都給通上電，然后再把信號發生器的頻率調整到和微機消諧裝置里面的17HZ相同。

    再調整輸出幅值電壓大小旋鈕，電壓從零開始，設備設置為30V，當電壓調到30V時，微機消諧的諧振啟動，說明17HZ的這一檔的消諧功能正常。繼續調整信號發生器的頻率到25HZ，然后再調整輸出幅值大小旋鈕，電壓從零開始，設備設置為30V，當電壓調到30V時，諧振啟動，信號燈閃爍，說明25HZ的諧振功能正常。

    接下來把信號發生器的頻率調整到50HZ，然后再調整輸出幅值大小旋鈕，電壓從零開始，設備設置為30V和120V，當電壓調到30V時，接地信號燈亮了，繼續升壓到120V，過電壓信號燈亮起，說明50HZ的接地和過電壓功能正常。繼續調整信號發生器的頻率到150HZ，然后調整輸出幅值大小旋鈕，電壓從零開始，設備設置為50V。

    當150HZ的電壓調整到50V時，ZYU-MXZ型微機消諧裝置的消諧信號燈亮起，消諧功能啟動，說明150HZ的消諧功能也是正常的。ZYU-MXZ型微機消諧裝置用于高壓柜，是保護高壓PT的設備，防止諧振時，高壓擊穿電壓互感器。分6kv，10kv，35kv等系列?？梢苑乐闺妷夯ジ衅靼l(fā)生鐵磁諧振，擊穿電壓互感器的惡性事故，影響正常的生產和事故。

    ZYU-MXZ型微機消諧裝置利用高性能單片機檢測和控制，使用固態繼電器，電流大，動作可靠?？梢詤^(qū)分過電壓和諧振，單相接地故障。設備有17HZ，25HZ，50HZ，150HZ等級別。工作電源是110V到220V，故障輸出信號都是無源干接點，帶485通訊接口。可以存儲20次故障信號。

    原理是系統檢測開口三角的電壓，有諧振后開口三角的電壓就會諧振信號，用大功率固態繼電器動作，破壞諧振條件。防止持續的諧振破壞相應的設備。ZYU-MXZ型微機消諧裝置使用后定期重啟，防止系統死機或者誤動作。
