ZYU-KC5000系列開關柜智能操控裝置如何進行調試？

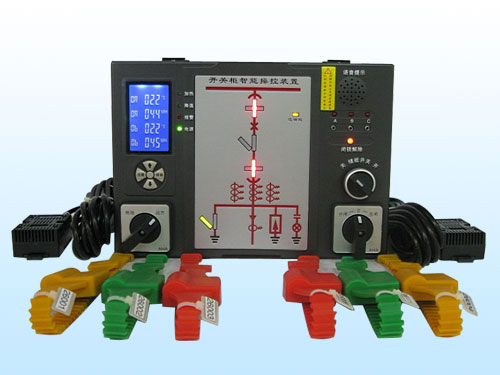

    ZYU-KC5000系列開關柜智能操控裝置是針對3-35kV戶內開關柜設計研發的新產品，適用范圍廣，例如：中置柜、手車柜、固定柜、環網柜等各種開關柜中。具有帶電顯示、自動加熱除濕控制，斷路器分合閘狀態指示；儲能、接地開關指示；語音防誤指示；RS485通訊功能等等。

    一、裝置特點：

    采用單片機控制，和常規的開關柜狀態顯示儀相比較，增加了智能化的功能，除了可以顯示開關狀態外，還可以對誤操作做出語音提示、判斷小車位置并做出指示。具有標準的RS485通信接口，使裝置具有了與變/配電站其它設備，組成聯網的微機防誤監控系統，能夠使開關柜智能化、網絡化、數字化。采用工業級電子元件，具有可靠性高、壽命長、抗干擾能力強等特點。外觀設計新穎獨特，做工精致美觀，簡化同時美化了開關柜的面板。根據用戶不同的需求，可以量身定做。

    二、使用調試方法：

    開關狀態顯示器輸入狀態調試：利用公共端7分別短接端子1-6,各相應的發光指示條發亮度變換，其物理意義同“儀器 開關狀態動作說明”部分。選擇溫度、濕度的設定值，儀器具有兩路加熱，一路通風，一路斷線優先報警功能。按照儀器說明插入溫濕度傳感器，對傳感器輕輕哈氣，當濕度達到用戶設定值時，儀器就會自動啟動加熱器加熱除濕，同時面板上加熱器指示燈亮。

    如果其中任何一種負載短路，相對應的紅色指示燈亮，提醒用戶及時排除故障，用戶可根據需要進行改變?cè)O(shè)置，儀器即按照新設置的條件進行控制。高溫控制風機，低溫控制加熱器，溫度控制加熱器。高壓帶電顯示部分調試：當A、B、C三相不帶電時，閉鎖解決，閉鎖指示燈亮，當A、B、C三相中任何一相帶電時，閉鎖有效，閉鎖提示操作。

    溫濕度的測量：用戶可以根據需要監控的溫度、濕度參數進行設置。實現加熱升溫的控制，儀器的控制范圍的確定遵循設置溫度下限值加上溫度回差值，此范圍即為所要求的控制區。例如：下限值設置在5℃,回差溫度設置在5℃加熱器的工作控制溫度范圍5℃+5℃，即溫度傳感器感受到的環境溫度達到10℃時加熱器停止升溫。

    儀器的控制范圍遵循設置溫度的上限值減去溫度回差，風機啟動工作的控制區。例如：溫度的上限值設置為40℃，回差設置在5℃，溫度控制區即是40℃-5℃即35℃，溫度傳感器感受到環境溫度達到40℃時啟動風機開始降溫，直到環境溫度達到35℃時風機停止工作。一般溫度回差用戶可以不必重新設置。
