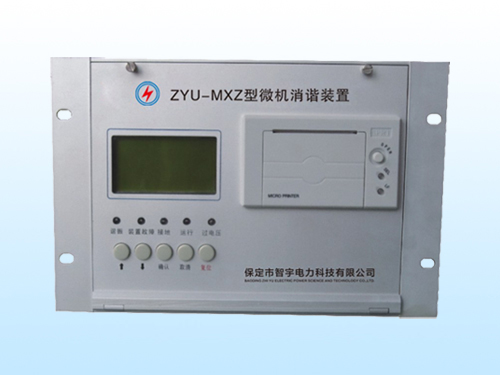

ZYU-MXZ型微機消諧裝置與諧波保護器功能一樣嗎？

    在電力系統中，ZYU-MXZ型微機消諧裝置和諧波保護器都是能夠消除諧振的，在實際的電力系統運行中，這兩種裝置在功能和結構上又有很大的差別。ZYU-MXZ型微機消諧裝置是指放在電壓互感器的二次側消除鐵磁諧振的儀器，微機消諧裝置具有分析、打印、上傳等優勢，適用于室內，利用計算機快速、 準確的數據處理能力實現快傅里葉分析，其選頻準確。

    通過對PT開口三角電壓的采集，對電網諧振時的各種頻率成分能快速分析，準確地辨別出：單相接地；過渡過程；電網諧振。如果是諧振，計算機發出指示使消諧電路投入，快速實現消諧。經實際運行證明微機消諧對三分頻、二分頻、工頻、倍頻諧振都判斷準確，動作迅速，并且能夠記錄存儲諧振的次數以及諧振頻率。

    而諧波保護器是專門為用電設備提供多功能的諧波保護。對用電設備產生的隨機的高次諧波和高頻噪聲、脈沖尖峰、電涌等諸多的干擾具有抑制和吸收的作用，隨時跟蹤電壓波形，瞬時濾除電源中的尖峰、浪涌、雜波、矯正因諧波影響而產生畸變的電壓波形；對噪聲進行消化與吸收，使電網電源濾波形變得光滑清潔。

    ZYU-MXZ型微機消諧裝置里面諧波數值母線分17HZ、25HZ、50HZ和150HZ這么幾檔。先把信號發生器的試驗線接到微機消諧裝置后板的U1和Un上，再把微機消諧裝置的電源線和信號發生器的電源線都給通上電，然后再把信號發生器的頻率調整到和微機消諧裝置里面的17HZ相同，然后再調整輸出幅值電壓大小旋鈕，電壓從零開始，設備設置為30V，當電壓調到30V時，微機消諧的諧振啟動，說明17HZ的這一檔的消諧功能正常。

    繼續調整信號發生器的頻率到25HZ，然后再調整輸出幅值大小旋鈕，電壓從零開始，設備設置為30V，當電壓調到30V時，諧振啟動，信號燈閃爍，說明25HZ的諧振功能正常。接下來把信號發生器的頻率調整到50HZ，然后再調整輸出幅值大小旋鈕，電壓從零開始，設備設置為30V和120V，當電壓調到30V時，接地信號燈亮了，繼續升壓到120V，過電壓信號燈亮起，說明50HZ的接地和過電壓功能正常。

    當信號發生器的頻率到150HZ，然后調整輸出幅值大小旋鈕，電壓從零開始，設備設置為50V，當150HZ的電壓調整到50V時，ZYU-MXZ型微機消諧裝置的消諧信號燈亮起，消諧功能啟動，說明150HZ的消諧功能也是正常的。
