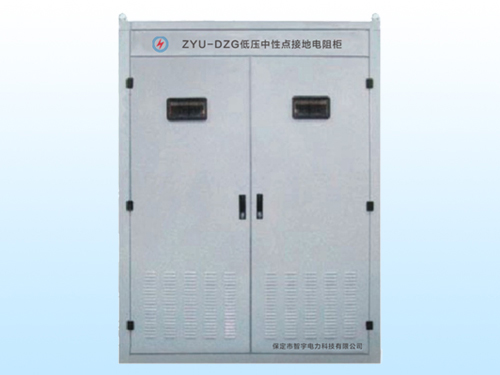

煤礦選用的ZYU-DZG系列低壓接地電阻柜的技術要求

    低壓660V供電系統采用變壓器中性點經高阻柜接地的供電方式，ZYU-DZG系列低壓接地電阻柜與各支路電動機660V低壓側進線開關、饋電回路漏電保護器、綜合保護器配合，可實現后備漏電保護功能。系統單相接地故障時，要求流過成套高阻柜中性線的電流不大于1a，系統發生漏電故障時，2小時內不跳閘，并按信號（聲光）動作，驅動660V側進線斷路器兩個多小時后旅行。

    電阻柜內的電阻可以調節，通過柜內電阻調節，電流可以調節在1-10A之間。整套高阻柜配有pdm-801ha數顯多功能表、LCD中文綜合顯示和RS-485通訊接口。通過660V回路中整套高阻柜與電動機綜合保護器的配合，實現漏電保護的選擇性。當高阻接地回路發生漏電時，電阻柜具有報警功能，并能自動切斷報警。

    變壓器中性點接地電阻柜，一般指的是6-35kV系統用的接地電阻柜；但是低于6kV系統下，尤其是用于0.69kV系統下煤礦系統的AZ-DNR低壓接地電阻柜，也歸到此類下。以前低壓系統主要采用直接接地方式或不接地方式。當發生單相接地故障時，直接接地系統的中性點電壓保持不變，但是系統中性點電流過大，容易使絕緣擊穿，燒毀中性點系統。

    如果系統采用不接地方式時，產生的過電壓是額定電壓的N倍，由于弧光和鐵磁諧振過電壓使非故障相的相電壓升高數倍，這對用電設備的絕緣和熱穩定都構成威脅。我國的《煤礦用電規程》明確規定：中性點直接接地的變壓器及發電機不允許直接向井下供電。也就是說，煤礦井下電網的中性點不允許直接接地；原來主要用消弧線圈方式接地，近年主要采用接地電阻方式。

    為了提高0.22/0.38/0.66（KV）低壓用電系統供電質量，減少因發生接地故障而引起的電動機回路斷電，發電廠的主廠房?jī)?nèi)低壓用電系統應該采用高阻接地，這樣不僅避免了單相接地時引發立即跳閘的情況，而且當采用熔斷器作為保護電器時，可減少用電設備運行時燒毀的事故。

    ZYU-DZG系列低壓接地電阻柜采用合金電阻，導電率高，溫度系數α為8.5×10 -5 ℃(20-1100℃)，溫度系數小。電阻可耐1500℃防燃防爆，可靠性高，耐腐蝕，阻值穩定；產品也可以使用于各種低壓配電系統中，在低壓線路中，如無中性點加接地變壓器可與之配合使用；對抑止系統過電壓、防止各種沖擊有很好的作用。

    電阻柜阻值可從1歐姆到2000歐姆，電流從0.5安培到1000安培設計；電阻柜用于戶內或戶外，柜體采用GGD標準柜；產品可以加裝接地記錄及溫濕度控制裝置，記錄設備運行的狀態另可根據用戶要求加裝測控保護裝置。
