ZYU-MXZ型微機消諧裝置發生鐵磁諧振時的反應

    ZYU-MXZ型微機消諧裝置上電后電源指示燈亮，先進入開機界面，顯示微機消諧消除裝置，延時后進入運行監測頁面，同時綠色運行指示燈閃爍，此時按確定進入主菜單，如果沒有任何操作，一分鐘后自動轉入運行監測頁面。使用簡單方便，無需維護，不用整定和調試，裝置在開機自檢后會自動進入運行狀態，因此裝置的設備維護量大大降低。

    在使用過程中可以實時顯示，記錄鐵磁諧振的發生時間以及相關參數，其中相關參數包括裝置的電壓和頻率。ZYU-MXZ型微機消諧裝置運行監測頁面下按確定鍵，液晶屏幕顯示主菜單，然后按左，右兩鍵進行翻頁選擇，按上下鍵移動光標，按確定鍵進入菜單。

    進入菜單頁面就可以看到裝置投運，參數設置，通訊設置，記錄查詢、實時電壓、時鐘設置、內部調試、裝置信息這些選項信息。可以從參數設置里看到諧振參數，接地參數，消諧參數這些信息可以實時顯示?？梢栽诎l(fā)生鐵磁諧振時，裝置通過控制啟動大功率固態繼電器，可以進行快速消除，在出現過電壓，單相接地等故障時，會給出報警信號并顯示保存相關信息。

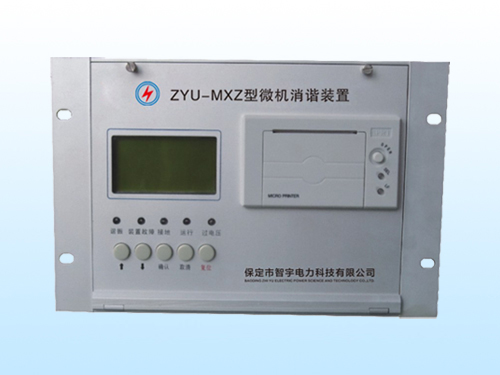

    ZYU-MXZ型微機消諧裝置是一種新型的智能型消諧裝置，體積小，外觀精美，使用方便，功能強大。其主要作用是用來保護PT內電壓互感器的，可以防止諧振擊穿電壓互感器，影響整個PT柜及整個電力系統的運行。安裝微機消諧后可以避免此種類型的事故發生。

    微機消諧檢測PT三角電壓。在正常工作的狀態下，微機消諧循環顯示三相電壓。當系統出現故障，微機消諧開始動作，進行數據采集并處理數字信號，同時對采集的數字信號進行分析，得出故障類型。如果是鐵磁諧振的話，微機消諧會立即啟動消諧電路，此時CPU系統開始記錄、儲存、顯示、報警。ZYU-MXZ型微機消諧裝置工作時，裝置內的線路與外殼需要做到完全絕緣，否則會造成很嚴重的后果。
