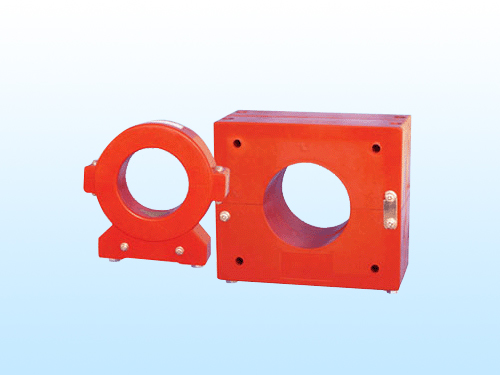

ZYU-LJ系列零序電流互感器與普通電流互感器有什么區別？

    ZYU-LJ系列零序電流互感器是為一種線路故障電流監測器。零序電流互感器為一種線路故障電流監測器。一般只有一個鐵芯與二次繞組，使用時，將一次三芯電纜穿過互感器的鐵芯窗孔，二次通過引線接的繼電器，再由繼電器的輸出端接到信號裝置或報警系統。

    在正常情況下，一次回路中三相電流基本平衡，其所產生合成磁通也近于零。在互感器的二次繞組中不感生電流，當一次線路中發生單相接地等故障時，一次回路中產生不平衡電流(意即零序電流)，在二次繞組中感生微小的電流使繼電器動作，發生信號。這個使繼電器動作的電流很小(mA級)，稱作二次電流或零序電流互感器的靈敏度(也可用一次小動作電流表示)，為主要?jiǎng)幼髦笜?biāo)。

    在10kV饋線開關柜中的位于開關內側的電流互感器，視接線方式一般分為兩相或三相。該電流互感器由一次繞組(L1、L2)和二次繞組、鐵芯并有硅橡膠澆筑而成。ZYU-LJ系列零序電流互感器具有精度高、線性好、運行可靠、安裝方便等特點，特別是本型互感器也能適應于零序電流在1A、2A的系統。

    而一般零序互感器則不能勝任，外形設計為兩中圓結合形，美觀合理，結構新穎，適用于電力，冶金，煤炭，石油，化工，建材等行業的供電系統中使用。ZYU-LJ系列零序電流互感器與普通電流互感器，都是按照電磁感應原理工作的，只是它們的工作狀態不一樣。普通電流互感器的一次線圈只穿過了被測量線路其中的一相導體，一次線圈內的電流就是該相的負載電流，二次電流則是一次電流的相應比值。

    ZYU-LJ系列零序電流互感器的一次線圈則穿過了被測量線路的三相導體。正常狀態下，由于三相電流的矢量和為零，鐵芯中不會產生磁通，故二次線圈內不會有感應電流。當被保護回路發生單相接地故障時，三相電流的矢量和不再為零，此時互感器的鐵芯中就會產生感應磁通，二次線圈內將有感應電流，從而啟動繼電器使保護裝置動作。
