高壓變電站ZYU-CW5000無線測溫裝置預警系統的設計

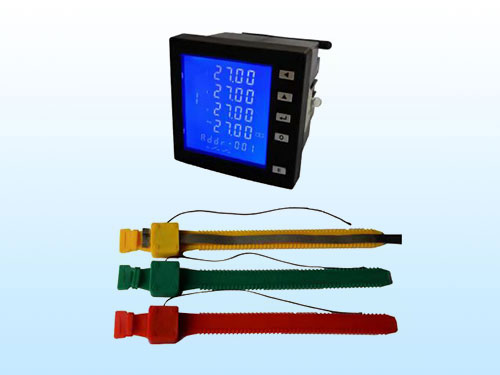

    ZYU-CW5000無線測溫裝置主要是由溫度傳感器、超低功耗單片機、無線收發模塊、電源管理芯片、外圍電路以及高能電池組成。其中溫度傳感器的測量度可以達到0.5℃，而且用戶可以根據實際情況自行轉換分辨率以及設定溫度超標預警的上下閥值，并且能夠長期保存。

    超低功耗單片機則采用的是超低功耗的16位混合信號處理器，該處理器可以在1.8～3.6V的電壓下工作，而且可以根據不同的工作模式降低耗電電流，此外單片機憑借其豐富的尋址方式、大量的寄存器和簡潔的操作指令，可以獲得較高的處理能力和速度；無線收發模塊是一種理想的彈片收發器芯片，適用于多點通訊方式，其發射功率可達到10mW。

    該模塊的特點是傳輸距離較遠，無線信號的傳輸距離可以達到600～800m，而且采用前向糾錯信道編碼技術，具有較高的抗干擾力和低誤碼率。電源管理芯片在測溫設備超低功耗方面也有非常重要的作用，MAX1726芯片可以提供1.8V、2.5V、3.3V、5V的輸出電壓，它不僅是一種低漏失的線性調節器，同時還可以提供超低電流，大限度的延長了電池的使用壽命。

    電源管理芯片也可以提供200mA的超低電流，主要用作電池組供電，起到反相電池保護、短路保護、高溫保護以及提高電池的使用壽命。高壓變電站ZYU-CW5000無線測溫裝置的預警系統采用的是雙電源管理技術，分別對智能溫度傳感器和無線收發模塊進行管理，在降低功耗的同時可以提高傳感器的使用壽命。

    由于溫度傳感器、超低功耗單片機以及外圍電路的工作電流較小，因此在電路設計的過程中，主要采用3.6V，3000mA的電池進行供電，該電池的大持續放電電流和大脈沖放電電流分別可以達到150mA和300mA，按照80%的電池使用率計算，平均壽命可以達到兩年以上。通過單片機的控制對當前不需要工作的部件進行斷電保護，有效的提高了電量的使用率。

    此外為了有效的延長高壓變電站無線測溫預警系統的使用壽命，在滿足設備工作頻率的前提條件下，可以選擇較小的工作頻率來降低單片機的功耗，而且在外圍電路的設計和器材選擇等方面，也需要強調能耗問題。在降低無線測溫預警系統的功耗方面，除了需要將CPU系統設定為省電模式外，還需要在軟件方面進行低功耗的設計。

    該軟件的工作步驟為，對系統的實際需求進行分析；對系統的功耗進行分析；結合實際需求和功耗的分析結果，設計程序（程序設計采用中斷喚醒的模式）；采用限度的數據保存形式，確保程序進入休眠狀態；各個功能模塊相互獨立，內部功耗保持平衡穩定；將模塊間的交換信息設計成中斷喚醒方式，調試好后進行功耗考核。
